液压压力机液压传动系统设计
时间：2015-11-18 10:08:06 点击:285次 作者:杜甫机械
1、 液压传动系统工作原理
液压控制系统原理如图1快速运动缸17驱动压头完成的工作循环为：启动卸载——快速下行——慢速加压——快速返回——原位停止。由于快速下行和慢速加压过程速度相差较大，在回路中采用了特制的快速运动缸17.
当泵启动，电磁铁均断电，完成启动卸载动作。 当电磁铁YV2、YV3通电，叶片泵3输出油液只进入快速运动缸17的B油口，因缸承压面积小，压头快速向下运动。此时，由充液阀15向A油口补油，快速下行速度可由单向节流阀13进行调节。二位四通换向阀9切换至左位，由压力表10米显示快速下行的工作压力 。
当电磁铁YV2、YV3通电，叶片泵3输出油液一方面进入快递运动缸17的B油口，另一方面由于系统工作压力升高将顺序阀14打开，叶片泵3输出的油液同时通过顺序阀14打开，叶片泵3输出的油液同时通过顺序阀14进入快速运动缸17的A油口，液压缸17承压面积增大，压头由快速下行改为慢速加压过程。慢速加压过程的运动速度可由节流阀5进行调价，此时，将二位四通换向阀9切换至左位，由压力表10来显示慢速加压过程的工作压力。
当电磁铁YV1通电，叶片泵3输出油液进入快速运动缸17的C油口，压头快速返回�？焖僭硕�17的A油口排除的油液，经充液阀15流回油箱16缸17的B油口排除的油液，经单向节流阀13三位四通换向阀8回到油箱12
2、快速运动缸主要尺寸的确定

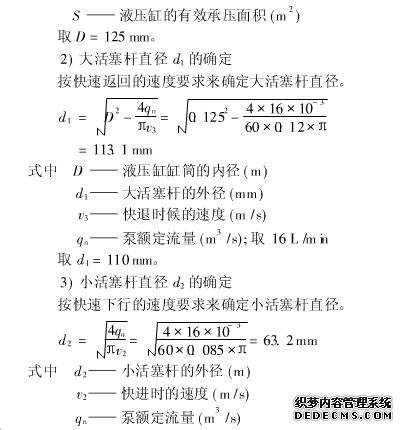

快速运动缸的结构图如图2所示。 考虑到并帽和小导套的直径都要大于小活塞杆的直径，要适当地减小小活塞杆的直径，而减小的活塞杆直径能满足快进时的速度要求，并且通过叠加式单向节流阀的调节作用，对快进的速度进行调节。
