小型液压舔块机结构组成和操作过程
时间：2015-11-14 09:41:11 点击:325次 作者:杜甫机械
舔块是根据牛羊实际需要，将所缺乏的营养物质经科学配方和一定方式加工成型后，供其自由舔食的一 种块状饲料。大量实验证明，补饲舔块对奶牛产奶量，牦牛、肉牛及肉羊日增重又经济效益均有明显提 高。我国舔块饲料未能实现产业化，且易出现开裂、吸潮、膨胀及质地松软等质量问题。 舔盐压块机完成舔块的生产，舔块质量为3～5kg/块，圆形，直径20cm.厚度5～7cm，中心有2cm的圆孔， 便于悬挂或支撑。
舔块机液压系统工作原理，以泵系统的电动机作为原动力带动油泵旋转，液压油作为执行动力，油缸 作为执行元件，通过换向阀，溢流阀对液压油进行方向、压力及流量的调节和控制，驱动油缸上下往复 运动，完成各种设定的动作。

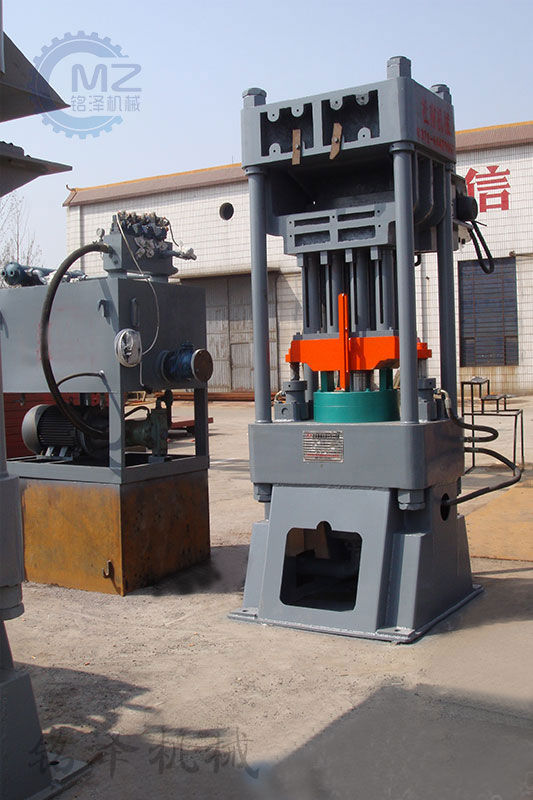

小型液压舔块机结构
小型液压舔块机由机架、模具、成形油缸、推料油缸、液压泵站和控制系统组成
1、机架 机架由两根槽钢作为立柱，立柱上、中、下部焊接钢板，分别作为上台面、操作台面和下台面。上台 面安装成形油缸，下台面安装推料油缸，操作台面安装成型模具。
2、模具 模具是舔块成形的重要部件，由上模、下模、成型模和模孔芯组成，尺寸与舔块的面积、厚度及质 量相匹配。上模与成型油缸活塞连杆相连，下模与推料油缸活塞连杆相连，成型模固定在操作台面，模 孔芯只起舔块上留孔之用。

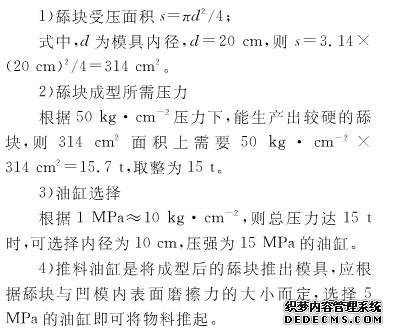

3、成型油缸和推料油缸 成型油缸根据舔块表面积及成型时的适宜压力而定，具体计算如下：
4、液压泵站 液压泵站由油箱、油管、泵装置和阀组合构成，由于控制液压油的流向、压力和流量， 将动力传递到成型油缸和推料油缸上。油箱为钢板焊接的封闭容器，容积140L。油管将液压油按预设的 方向，压力和流量引向成型油缸和推料油缸。泵装置由齿轮泵和电动机组成，选择转速为2000r·min,流 速为10mL·r，压力为16MPa的齿轮泵，功率为5.5KW的三相异步电机。阀组合包括电磁阀和溢流阀，安装 在油箱立板上，通过油管与成型油缸和推料油缸相连，对液压油实行方向，压力和流量调节。
5、控制系统 通过操作按钮，控制电机的启动、停止和各电磁阀得电失电。通过调整，设定电接点压 力表的压力来决定系统工作压力，并检测是否达到工作压力并调整开关的位置，控制各缸的工作行程。
小型液压舔块机操作过程
小型液压舔块机操作过程 舔块生产时，开启电机，空载运行3～5min预热液压油。预热后检验成型油 缸、推料油缸和电磁阀得工作状态并进行压力设定（压力调节范围为0～15MPa，将上模置于上限位，下 模托盘置于下限位。操作过程按如下步骤：
（1）根据配方要求，另外配置搅拌混合机，人工配料和混合；
（2）人工称重、加料，每块舔块的质量根据需要控制在3～5Kg;
（3）将称重后的物料加入模具内，启动成型油缸下压按钮，达到最大设定压力时保压，然后启动成型油缸 上升按钮，上�；厣缴舷尬恢檬逼舳屏嫌透咨仙磁�，下模托盘上升，顶起已成型舔块，人工取出 并启动推动油缸下行按钮，使托盘回到下限位置，按此步骤，周而复始进行舔块生产；
（4）压制成型的舔块，置于阴凉通风处干燥，48h后即可硬化。
